F8000-30000L Glass-lined Reactor_Glass-lined Reactors,Glass-lined Vessels,Chemical Reactor,Stainless Steel Reactor,Distillation Column

型号规格		F-8000	F-10000	F-12500	F-16000	F-20000	F-30000
Nominal Volume （L）		8000	10000	12500	16000	20000	30000
Total Volume（L）		9105	13000	15840	17491	21830	33640
计算容积（L）		9060	11500	13660	17446	21790	33500
Jacket 容积（L）		1666	1500	2180	2551	2870	3700
换热面积（m2）		18.38	23.1	25.55	29.48	34.03	45
参考重量（kg）		6959	8870	9795	11222	13530	19270

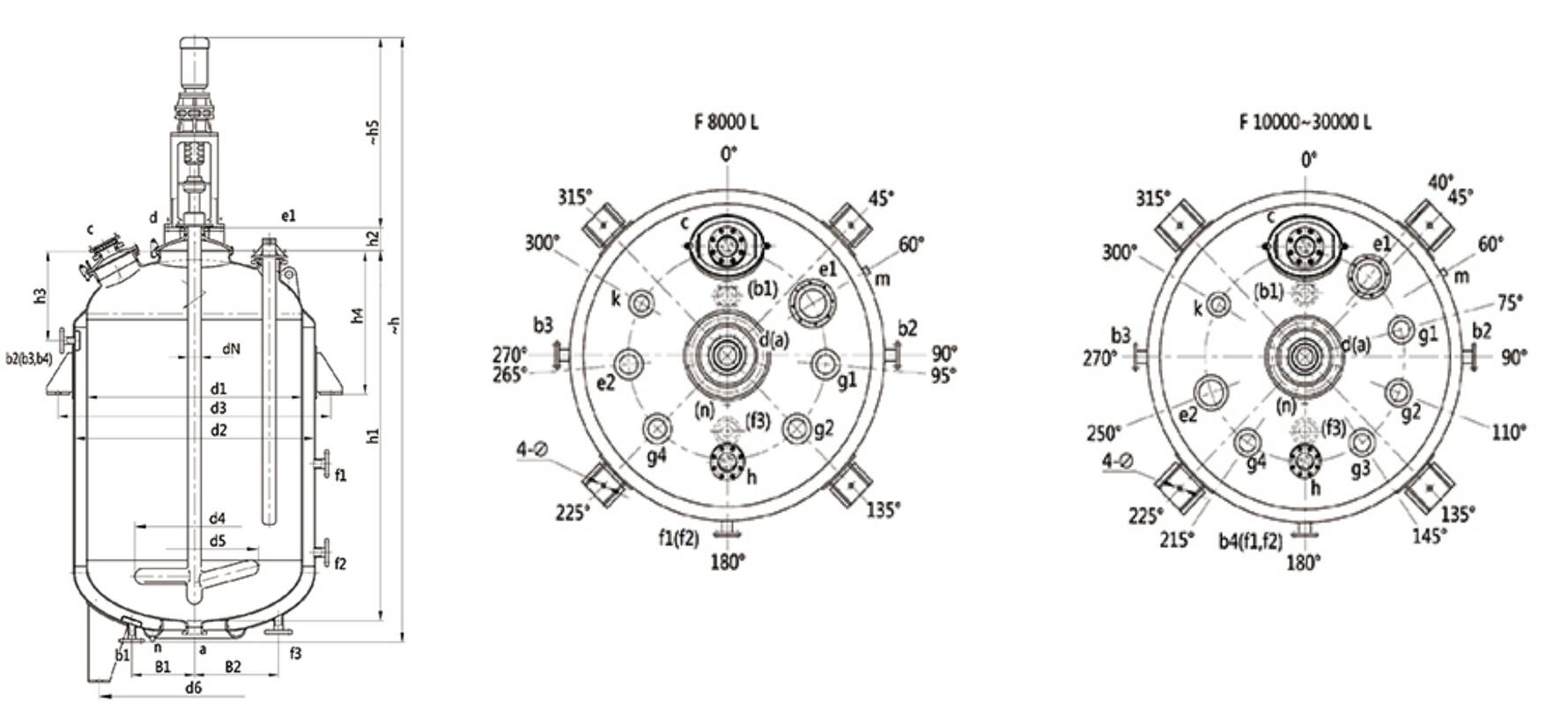

主要尺寸mm	D1	2000	2000	2200	2600	2600	3000
	D2	2200	2200	2400	2600	2800	3200
	D3	2542	2506.2	2967	2908	3179	/
	D4	800	980	980	980	1080	1300
	D5	1100	1200	1200	1200	2908	3179
	D6	/	/	/	/	2100	2300
	h1	3310	4120	4055	4346	4611	5340
	h2	217	217	217	217	217	260
	h3	800	800	900	950	1000	1150
	h4	1200	1580	1300	1400	1550	/
	B1	510	510	510	510	510	510
	B2	400	400	400	400	400	400
搪玻璃Nozzle Nominal Diameter	a	150	150	150	150	150	150
	b	150	150	150	150	150	150
	c	150	150	200	200	200	250
	d	150	150	200	200	200	200
	e	150	200	200	200	200	200
	f	150	150	150	150	150	150
	g	G3/4"	G3/4"	G3/4"	G3/4"	G3/4"	G3/4"
	s2	150	125	150	150	150	150
	l1-3	65	65	150	150	150	150
	n1-3	125	65	125	125	125	125
	k	G1/2"	G1/2"	G1/2"	G1/2"	G1/2"	G1/2"
Jacket Nozzle Nominal Diameter	p	65	125	80	100	100	100
	T	65	150	80	100	100	100
	M/s1	400x300/125	400x300/125	400x300/125	400x300/125	400x300/125	400x300/125
Drive Unit	dN	110	110	110	110	140	160
Drive Unit	H5	1705	1705	1705	1995	2190	2420
